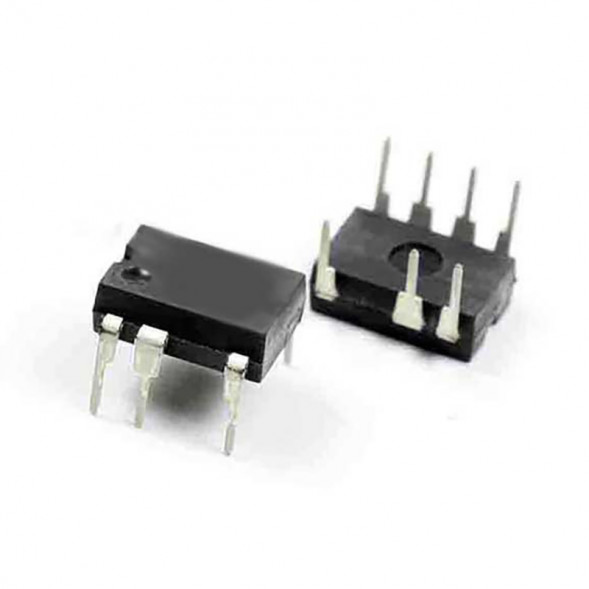

TOP242PN Импульсный регулятор напряжения (DIP-8B, 7 Leads)
TOPSwitch – это семейство микросхем для импульсных обратноходовых источников питания. Они выпускаются в 3-выводных корпусах и содержат все необходимые компоненты для построения импульсных источников питания.
TOPSwitch-GX — это наиболее функционально развитое семейство микросхем для разработки импульсных источников питания мощностью до 290 Вт. Они имеют повышенную мощность, улучшенные характеристики и функционал защиты. Семейство состоит из девяти микросхем (модели ТОР242 - ТОР250), которые выпускаются в пяти типах корпусов, как SMD, так и DIP.
Микросхемы семейства TOPSwitch-GX имеют выходной ключ на высоковольтном полевом транзисторе и схему управления, в состав которой входят:
генератор, вырабатывающий тактовые и управляющие импульсы на частотах 66 или 132 кГц;
источник опорного напряжения 5.8 В;
логическая микросхема и ШИМ;
схема температурной защиты;
схема ограничения по току;
схема защиты от перегрузки (верхний и нижний порог).
ШИМ-контроллеры TOPSwitch можно использовать как для построения импульсных источников питания для сети 115/230 В, так и для ИБП с универсальным входом в диапазоне от 85 до 265 В.
Надежность, малое количество внешних компонентов обвязки и доступная цена – вот основные факторы популярности этих микросхем.
Технические параметры
| Серия | topswitch-gx | |
| Тип преобразователя | flyback | |
| Наличие изоляции выхода | есть | |
| Наличие внутреннего коммутатора | есть | |
| Максимальное напряжение силового ключа, В | 700 | |
| Номинальная мощность, Вт | 15 | |
| Максимальная частота преобразователя, кГц | 66…132 | |
| Максимальная скважность преобразователя, % | 66.5 | |
| Защита от сбоев | cur.lim., over temp./volt. | |
| Особенности управления | frequency control | |
| Рабочая температура,°С | -40…+150 | |
| Корпус | dip-8b, 7 leads | |
| Вес, г | 1 | |
