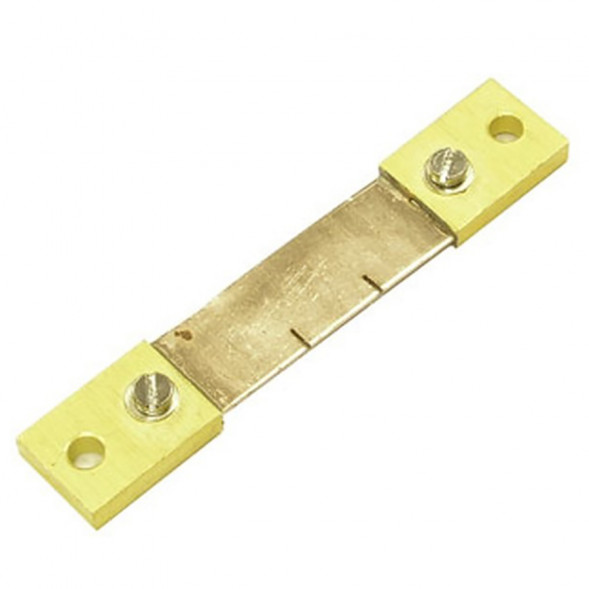

Шунт 75А 75mv (АНАЛОГ-ШСМ)

Шунт 75А 75mv (АНАЛОГ-ШСМ)

Шунт - изделие, позволяющее электрическому току протекать в обход какого-либо участка схемы, обычно представляет собой низкоомный резистор, катушку или проводник.

Шунт, или, иначе говоря, токовый шунт — простейшее, если не сказать – примитивное устройство, которое предназначено для «перенаправления» тока в обход какого-либо участка электрической цепи или схемы. Обычно в качестве шунта используется низкоомный резистор, катушка, или любой другой проводник.

Основная задача шунта — создание параллельного подключения к какому-либо объекту с целью уменьшения суммарного сопротивления. К примеру, шунты часто применяют совместно с амперметром для увеличения верхнего предела измерения.

Промышленно изготовленный токовый шунт представляет собой низкоомное сопротивление, изготовленное из металлической пластины, или провода. Основным конструктивным отличием шунта от резистора является наличие 4 выводов, или зажимов. Два вывода, на которые подается ток, называются токовыми, а зажимы, с которых снимается напряжение, называются потенциальными. Изготавливаются шунты из манганина.

Шунты, рассчитанные на небольшой ток (30 А) и встраиваемые в прибор обычно называют внутренними шунтами. Наружные шунты, рассчитанные на большой ток, используются с наружной части прибора, тем самым предохраняя прибор от перегревания.

Основными характеристиками шунтов являются падение напряжения на шунте и максимальный рабочий ток.
